行架管板焊
管板焊机头

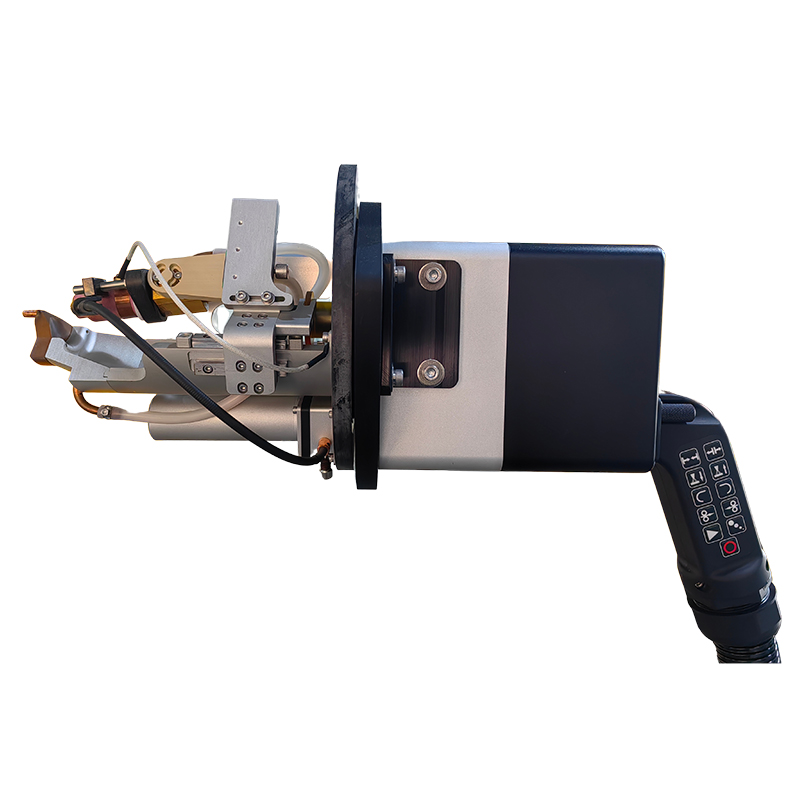

AT80 管板焊机头
Ø 尤其适用于32mm（1.26英寸）以上大直径管板焊接
Ø AT 80管板焊接机头为全位置TIG焊接设计的专用焊头，适用于16-80mm管外径的全位置管板焊接。（更换机头定位装置，可将焊口范围扩展到80mm）
Ø 可焊碳钢、不锈钢、钛合金等合金材质；管板接头形式可为管平头和管伸出
Ø 主要应用于化工、食品、换热器、空调、船舶、锅炉、能源、军工和核电等行业
Ø 旋转无缠绕结构，芯轴实现水、电、气自动分配，焊枪轻便化且暂载率高，300A时暂载率达60%
Ø 定位方式可为气动弹性夹头定位或操作架定位，对大管径或小管径管板焊都适用
Ø 一体式送丝机可实现无缠绕送丝，送丝机构具有校直功能，焊丝能够准确进入熔池
Ø 具有手功及自动弧长功能
Ø 手柄上配备操作按钮
| 产品 | 管径范围 | 物料编号 | 重量 | 发运重量 | |
| mm | inch | Kg | Kg | ||
| AT 80 管板焊头 | 16-80 | 0.630-3.15 | 800 600 001 | 13 | 28 |

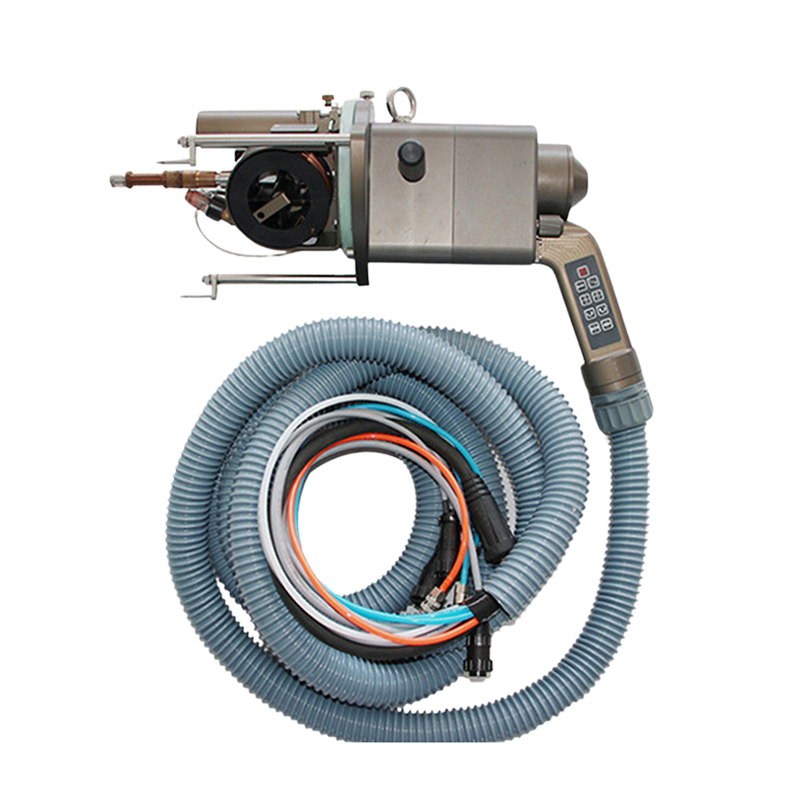

AT40 自熔管板焊机头
适用于φ8～φ38mm 不锈钢，碳钢，钛材等材料的管板焊接，主要用于管平头，自熔不加丝的焊接形式，重现性好，效率高；
Ø 适用于电站，冷凝器等换热设备的管板焊接
Ø 可焊碳钢、不锈钢、钛合金等合金材质；管板接头形式主要为管平头
Ø 旋转无缠绕结构，芯轴实现水、电、气自动分配，焊枪轻便化且暂载率高
Ø 定位方式分两种，小管径为铜套定位，大管径采用弹性夹头定位
Ø 封闭式焊接，确保等到优质的焊缝
Ø 手柄上配备操作按钮
| 产品 | 管径范围 | 物料编号 | 重量 | 发运重量 | |
| mm | inch | kg | kg | ||
| AT40 | 16-38 | 0.63-1.5 | 800 800 001 | 4.0 | 20 |
| AT40-S | 8-16 | 0.039-0.63 | 800 800 002 | 4.0 | 20 |

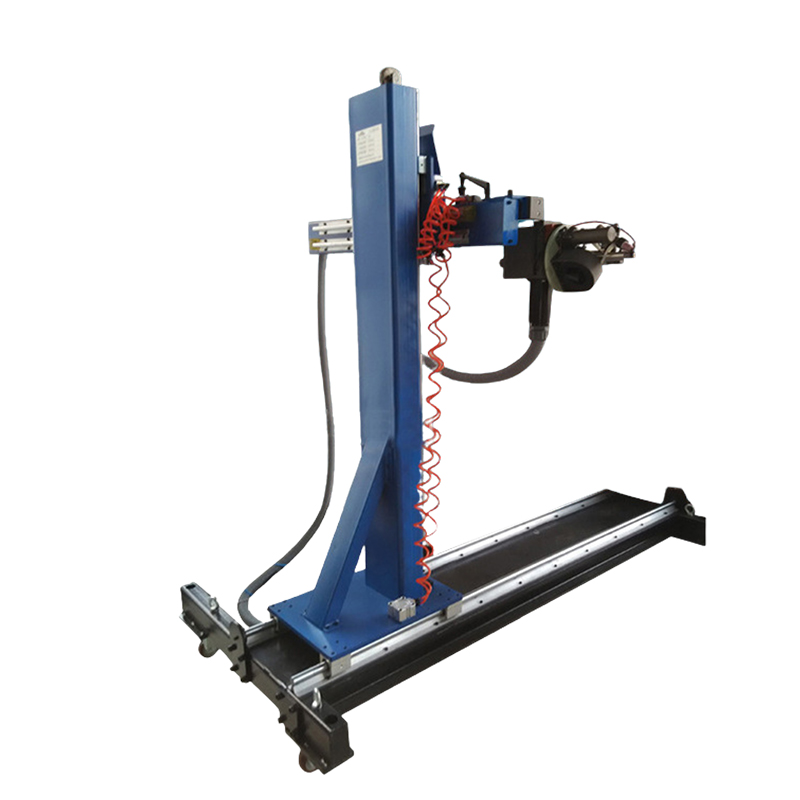

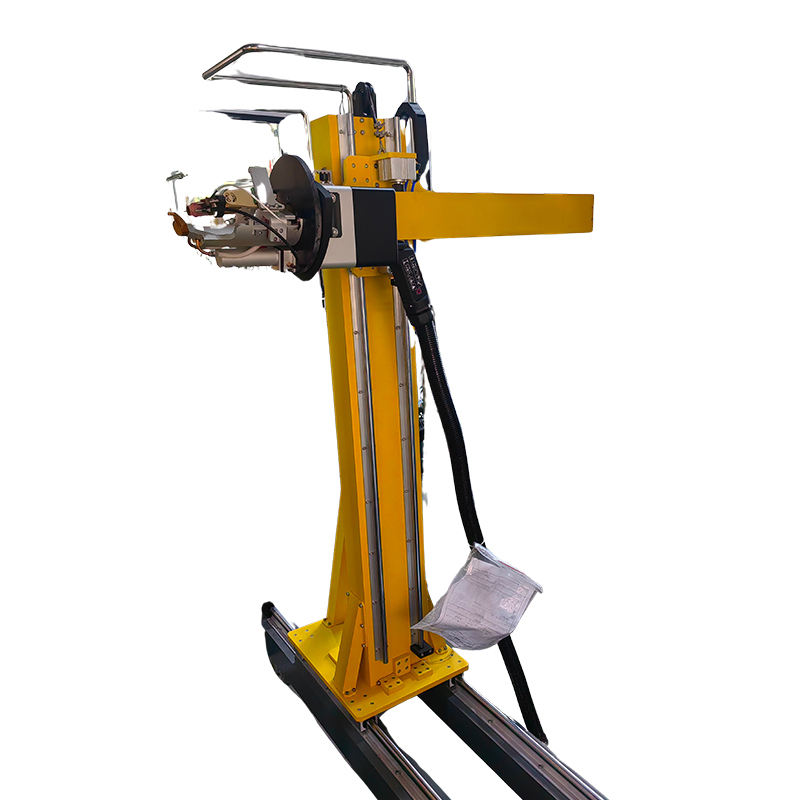

AFW01 操作架
Ø AFW01操作架是专为全位置管板焊接机头而设计的专用操作架，配合定位器一起使用，达到快速，稳定的焊接定位方式。
Ø 精密的导轨实现X、Y、Z三轴任意寻点定位。
Ø 底板座配用万向轮与定向轮，可自由移动。
Ø 气缸锁紧，保证焊接行走过程中的稳定性。
| 技术参数 | AFW01 | 外形尺寸 | 2050*1010*1810mm |
| 锁紧方式 | 气动 | 前后x轴 | 800mm |
| 可焊管距离底面距离 | 600mm | 上下Y轴 | 1000mm |
| 重量 | 230Kg | 水平Z轴 | 1500mm |
| 产品 | 物料编号 | 重量kg |
| AFW 01 操作架 | 800 600 230 | 230 |
平衡器
用于悬挂设备
| 产品 | 物料编号 | 重量kg |
| 平衡器 | 800 600 231 | 5.5 |
